Телескопический погрузчик ломается редко — но каждая серьезная поломка останавливает работу на объекте и обходится дорого. Выдвижной механизм стрелы, многосекционные гидроцилиндры, тяжелая ходовая часть — все это работает под постоянной нагрузкой в сложных условиях. Пропустить плановое ТО или залить неподходящее масло означает не просто простой машины, а ремонт стоимостью от нескольких сотен тысяч рублей и серьезный срыв сроков на объекте.
Коротко
- Телескопический погрузчик имеет сложную конструкцию стрелы с выдвижными секциями, что делает регламент ТО строже, чем у вилочного или фронтального погрузчика: больше точек смазки, выше требования к гидравлической системе и ходовой части.
- Основные интервалы обслуживания: ежедневный осмотр, ТО-250, ТО-500, ТО-1000 и ТО-2000 моточасов. Каждый интервал включает строго определенный перечень замен и проверок по регламенту производителя — отступать от него не стоит.
- Стрела и выдвижной механизм подвергаются повышенным нагрузкам при каждом рабочем цикле. Нарушение периодичности смазки направляющих и роликов приводит к ускоренному износу накладок и задирам секций, которые обходятся в разы дороже плановой смазки.
- Стоимость запчастей для европейских марок (JCB, Manitou) в полтора-два раза выше, чем для китайских аналогов типа XCMG. При правильном обслуживании и грамотном выборе расходных материалов разрыв в ресурсе машин минимален.

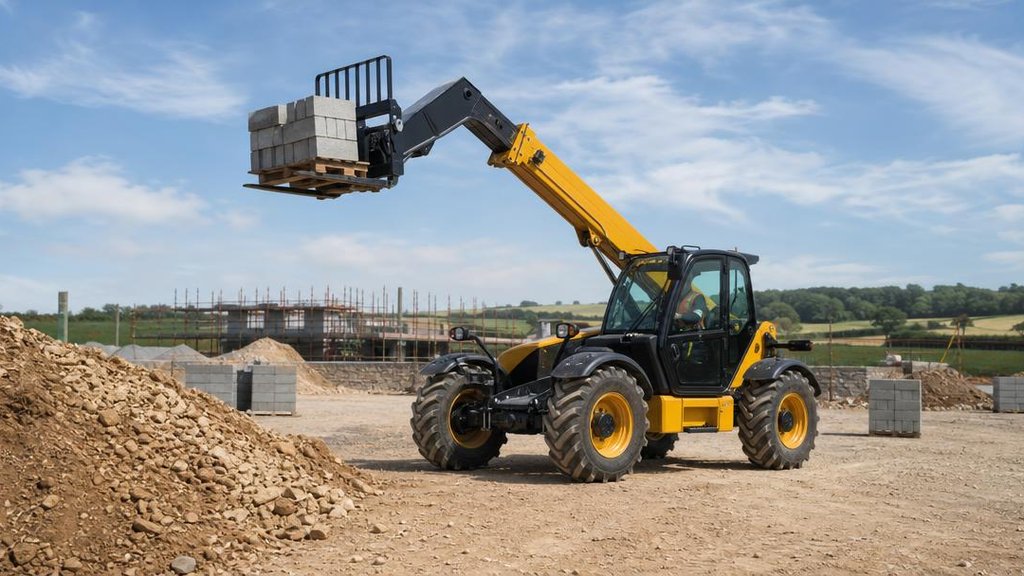

Телескопический погрузчик используют в строительстве, сельском хозяйстве, на складах и промышленных площадках — везде, где нужно поднять груз на высоту или вынести его за пределы основания машины. В отличие от вилочных и фронтальных погрузчиков, телескоп совмещает функции нескольких единиц спецтехники: он работает как кран на небольших объектах, как мини-экскаватор с ковшом, поднимает людей с монтажной люлькой.
Среди машин на российском рынке все шире представлена строительная техника китайского производства, которую выбирают за доступные запчасти и короткие сроки поставки. Знание конструктивных особенностей телескопического погрузчика позволяет правильно планировать ТО и избежать дорогостоящих поломок вне зависимости от бренда машины.
В этой статье разберем специфику обслуживания телескопа: от особенностей стрелы и гидравлики до сравнения затрат на европейские и китайские модели.
Конструктивные особенности телескопического погрузчика
Главное отличие телескопического погрузчика от других машин своего класса — выдвижная стрела с несколькими секциями. У вилочного погрузчика мачта жесткая и не выдвигается, у фронтального погрузчика ковш крепится на коротких рычагах. Телескоп способен вынести груз вперед на 4-8 метров от оси машины и поднять его на высоту 6-18 метров в зависимости от модели.
Конструкция стрелы включает от двух до четырех выдвижных секций, соединенных направляющими, роликами и накладками скольжения. Гидроцилиндр выдвижения находится внутри стрелы и работает на давление до 250-300 бар. Рядом расположен гидроцилиндр подъема, который поднимает всю стрелу в сборе. Два независимых гидравлических контура работают синхронно — это одна из ключевых особенностей обслуживания телескопа по сравнению с другими погрузчиками.
Ходовая часть машины воспринимает значительно большие нагрузки, чем у обычного вилочника. Когда стрела выдвинута на полную длину с грузом на вилах, центр тяжести смещается далеко вперед. Мосты, рама, трансмиссия и колесные ступицы работают на пределе расчетных нагрузок. Поэтому состояние ходовой части требует особого внимания при каждом осмотре.
Рулевое управление у большинства моделей трехрежимное: поворот передней оси, поворот задней оси и режим «краб» (поворот всех четырех колес в одну сторону). Это удобно для работы на ограниченных площадках, но усложняет обслуживание: гидравлика управляемого моста рулевого механизма требует отдельной проверки уровня жидкости и состояния шарниров.
Навесное оборудование телескопа — ковши, захваты, вилы, люльки — передает нагрузку на гидравлическую систему по-разному. Каждый тип навесного оборудования нагружает гидравлику в своем режиме. Перед сменой навесного нужно проверить давление в гидросистеме и убедиться в отсутствии утечек в присоединительных точках. Это базовое правило, которое механики иногда игнорируют в спешке.
Электрические системы телескопа включают датчики нагрузки, ограничители грузового момента, системы предупреждения об опрокидывании. Эти компоненты взаимодействуют с гидравликой и трансмиссией. Обслуживание электроники требует специализированного диагностического оборудования — без него ни ошибки не считать, ни настройки не проверить.
Состояние рамы проверяют отдельно от остальных узлов. Телескопические погрузчики работают на неровном рельефе, и рама испытывает знакопеременные нагрузки кручения. Визуальный осмотр сварных швов и несущих элементов рамы входит в обязательный список работ ТО-2000 — трещины в раме, обнаруженные вовремя, позволяют избежать серьезной аварии на объекте.
Плановое техническое обслуживание: регламент и периодичность
Регламент обслуживания телескопического погрузчика задается производителем в виде таблицы с интервалами по моточасам. Для большинства дизельных машин действуют стандартные интервалы: ТО-250, ТО-500, ТО-1000 и ТО-2000 моточасов. Дополнительно — ежедневный осмотр перед сменой и сезонное обслуживание при смене условий эксплуатации.
Ежедневный осмотр занимает 10-15 минут и включает проверку уровня масла двигателя, охлаждающей жидкости, гидравлики и топлива; визуальный осмотр стрелы на наличие трещин и видимых повреждений; проверку давления в шинах; контроль состояния тормозной системы. Это не формальность. Многие поломки начинаются именно с тех мелочей, которые видны при осмотре в начале смены.
| Интервал | Основные работы | Расходные материалы |
|---|---|---|
| Ежедневно | Уровень масел и жидкостей, осмотр стрелы, давление в шинах | — |
| ТО-250 | Смазка точек по схеме, затяжка болтов крепления, замена воздушного фильтра при необходимости | Смазка, воздушный фильтр |
| ТО-500 | Замена масла двигателя и масляного фильтра, проверка гидравлики и тормозной системы | Моторное масло, масляный и топливный фильтры |
| ТО-1000 | Замена гидравлического масла и фильтра, проверка трансмиссии и мостов, диагностика электросистемы | Гидравлическое масло, фильтр гидравлики |
| ТО-2000 | Полная диагностика всех систем, замена масла в трансмиссии и мостах, проверка стрелы | Трансмиссионное масло, фильтры всех систем |
При составлении графика ТО нужно учитывать интенсивность и условия эксплуатации. Машина, работающая в запыленной среде строительной площадки, требует более частой замены воздушных фильтров — иногда каждые 125 моточасов вместо стандартных 250. На объектах с высокой интенсивностью работы стрелой интервал замены гидравлической жидкости сокращают до 750-800 моточасов.
Использование рекомендованных производителем жидкостей и оригинальных фильтров — условие сохранения гарантии. Применение более дешевых аналогов может сэкономить несколько тысяч рублей на одном ТО, но приводит к ускоренному износу насоса и гидроцилиндров. Расходные материалы — не та статья, на которой стоит экономить при обслуживании дорогой машины.
Каждые 4000-6000 моточасов выполняют расширенную диагностику: проверку зазоров в стреле, тестирование электроники, осмотр рамы на наличие усталостных трещин, дефектовку тормозных дисков. Это позволяет выявить износ компонентов до того, как они вызовут аварийный простой.
Обслуживание стрелы и выдвижного механизма
Стрела телескопического погрузчика подвергается нагрузкам, которых нет у других машин своего класса. Каждый цикл выдвижения создает трение секций о направляющие, а работа с максимальным вылетом нагружает гидроцилиндр и опорные элементы на предельные значения. Поэтому обслуживание стрелы выделяют в отдельный раздел регламента — его нельзя совмещать с обычным осмотром ходовой.

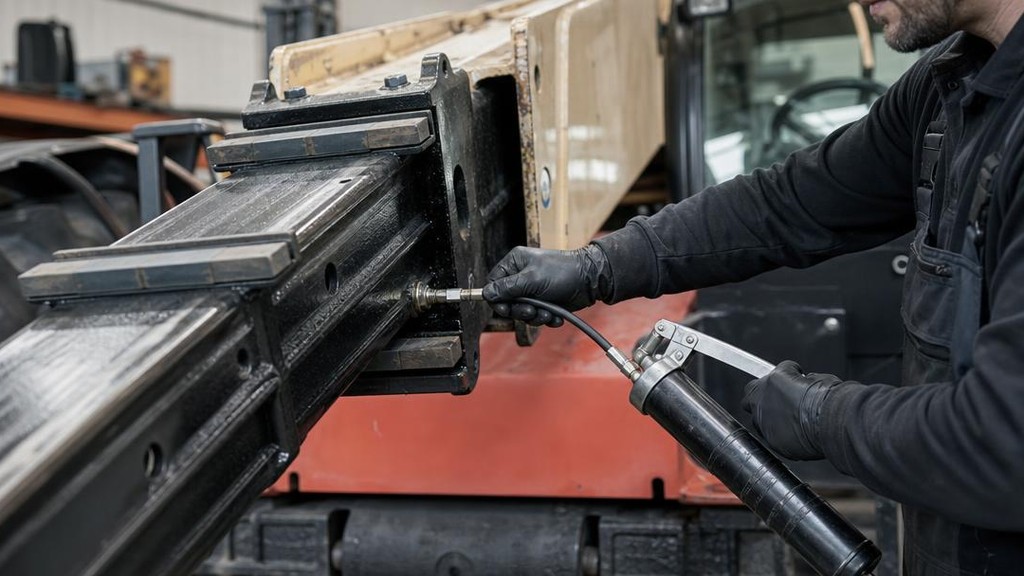

Ключевой момент обслуживания стрелы — смазка направляющих накладок. Накладки изготавливают из полиамида или бронзы с низким коэффициентом трения. Они работают как подшипники скольжения между секциями. Без регулярной смазки накладки изнашиваются за 500-700 моточасов вместо нормативных 2000-3000. Смазку наносят через пресс-масленки по регламенту: обычно каждые 50-100 моточасов или после работы в условиях высокой запыленности.
Визуальный осмотр стрелы проводят при каждом ТО-250 и после любых ударных нагрузок. Что проверяют: равномерность хода секций при выдвижении; отсутствие задиров и царапин на поверхности секций; состояние крепления гидроцилиндров; наличие трещин в сварных швах у основания стрелы. Задиры на секциях — признак того, что накладки уже износились и начался металлический контакт.
Гидроцилиндр выдвижения расположен внутри стрелы и недоступен для визуального контроля в процессе работы. Косвенные признаки его износа: нестабильная скорость выдвижения, самопроизвольный дрейф положения при снятой нагрузке, утечка гидравлической жидкости через уплотнения. При обнаружении любого из этих признаков машину снимают с эксплуатации до устранения неисправности.
Регулировка зазоров между секциями выполняется путем замены накладок или регулировочных прокладок. Правильный зазор обеспечивает свободный ход без люфтов и исключает боковые нагрузки на цилиндр. Слишком маленький зазор создает избыточное трение, слишком большой — вибрацию и ускоренный износ. Регулировку выполняет специалист строго по данным технической документации производителя.
Шарниры стрелы — точки крепления к раме и гидроцилиндрам подъема — проверяют на наличие люфтов при каждом ТО-500. Износ втулок шарниров приводит к боковым перемещениям стрелы при нагрузке и нештатным нагрузкам на гидроцилиндры. Замена изношенных втулок выполняется в сервисе с применением специального инструмента для запрессовки.
Гидравлическая система: диагностика и обслуживание
Гидравлика телескопического погрузчика сложнее, чем у большинства других машин аналогичного класса. Система управляет несколькими контурами одновременно: подъемом стрелы, выдвижением секций, наклоном вилодержателя, приводом навесного оборудования и рулевым управлением. Давление в системе достигает 250-350 бар, что предъявляет высокие требования к качеству жидкости и состоянию уплотнений.
Основные точки контроля гидросистемы при каждом ТО: уровень жидкости в баке; состояние фильтра возвратной линии (индикатор засоренности); давление в системе по манометру насоса; температура жидкости при рабочем режиме. Перегрев гидравлики выше 80-85°C — явный признак засорения радиатора охлаждения или снижения производительности насоса.

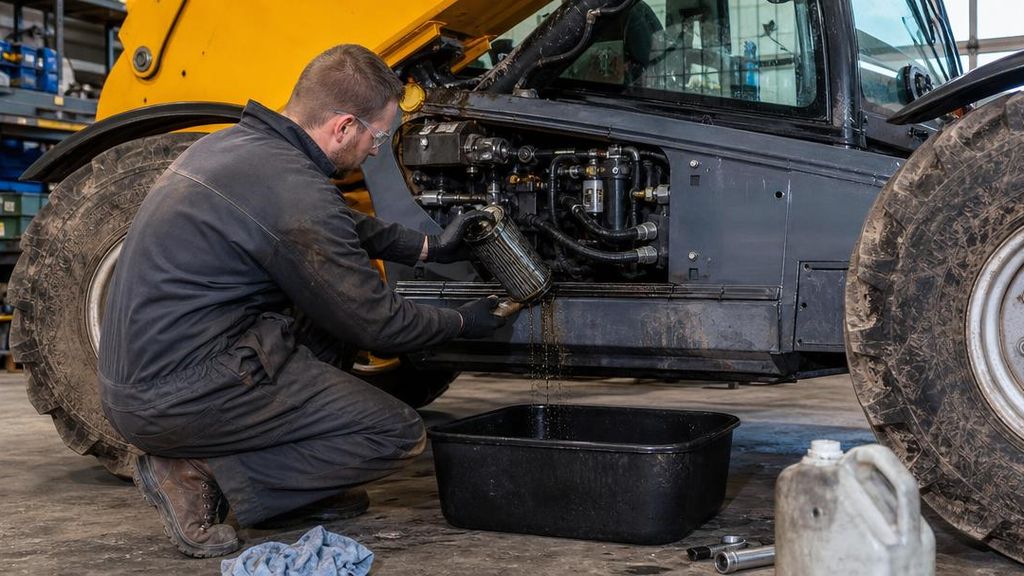

Замену гидравлической жидкости выполняют по регламенту ТО-1000. В тяжелых условиях — каждые 750 моточасов. При замене обязательно промывают систему: сливают старую жидкость, заполняют промывочной смесью, прогоняют несколько циклов без нагрузки, сливают и заполняют свежей рабочей жидкостью. Пропустить промывку — значит смешать отработанное масло с частицами износа со свежим. Это снижает ресурс насоса и клапанов в разы.
Замена гидравлической жидкости без промывки системы снижает фактический ресурс нового масла на 30-40% из-за остаточного загрязнения контуров частицами износа насоса и клапанов.
Шланги высокого давления проверяют при каждом ТО на предмет вздутий, трещин и потертостей. Поврежденный шланг может разрушиться внезапно при рабочем давлении — это аварийная ситуация с потерей управления. Особое внимание уделяют шлангам у подвижных шарниров стрелы и в местах перегибов. Плановую замену шлангов выполняют каждые 4000-6000 моточасов независимо от внешнего состояния.

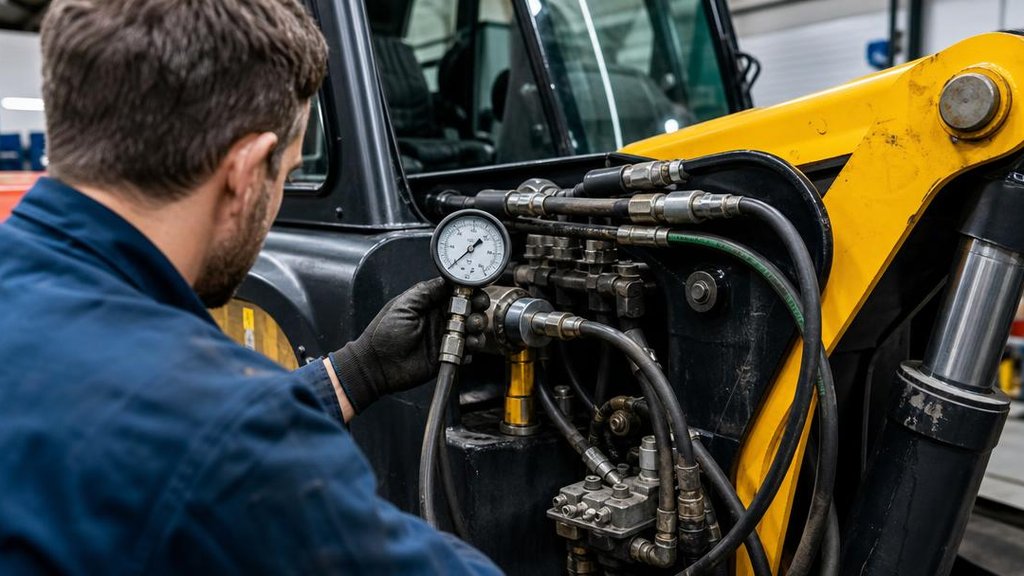

Диагностику гидросистемы проводят с помощью манометра давления. Измеряют давление настройки главного предохранительного клапана блока управления, давление в контуре выдвижения и контуре подъема. Отклонение от паспортных значений более чем на 5% требует регулировки или замены клапанов. Этот тест выполняют при каждом ТО-1000 и при любых жалобах оператора на нестабильную работу стрелы.
Утечки гидравлической жидкости — наиболее распространенная неисправность при эксплуатации телескопа в тяжелых условиях. Мелкие утечки в соединениях устраняют затяжкой фитингов. Утечки через уплотнения цилиндров требуют замены уплотнительных комплектов — это плановая работа, которую включают в ТО-2000 или выполняют по факту обнаружения.
Двигатель, трансмиссия и ходовая часть
Двигатель телескопа работает в режиме, отличном от режима транспортного дизеля. Частые циклы нагрузка-разгрузка, работа на малых оборотах при выдвинутой стреле, пиковые нагрузки при подъеме тяжелых грузов — все это создает специфические условия для ДВС. Моторное масло в таких режимах стареет быстрее, чем у грузового автомобиля с равномерной нагрузкой.
Замену масла двигателя выполняют строго по моточасам, не по календарному сроку. Стандартный интервал ТО-500, но при работе в запыленных условиях или при низких температурах его сокращают до 300-350 моточасов. Одновременно меняют масляный и топливный фильтры. Проверяют уровень охлаждающей жидкости и состояние радиаторов: засоренные ребра приводят к перегреву ДВС и выходу из строя прокладки головки блока цилиндров.
| Агрегат | Что проверяют при ТО | Интервал замены масла |
|---|---|---|
| ДВС | Уровень масла, давление в системе, герметичность | ТО-500 (каждые 500 моточасов) |
| Трансмиссия | Уровень масла, люфты, состояние передач | ТО-2000 |
| Ведущие мосты | Уровень масла, температура при работе, шумы | ТО-2000 |
| Гидравлика | Давление, температура, утечки, фильтры | ТО-1000 |
| АКБ | Заряд, клеммы, уровень электролита | Замена по состоянию |
Трансмиссия телескопического погрузчика чаще всего гидротрансформаторная или гидростатическая. Оба типа требуют регулярной замены трансмиссионного масла и проверки фрикционных компонентов. Признаки износа: рывки при трогании, замедленное переключение передач, пробуксовка при нагрузке. Несвоевременное обслуживание трансмиссии приводит к капитальному ремонту, который обходится в 300 000-600 000 рублей и выше.
Шины телескопического погрузчика подвергаются нагрузке, превышающей расчетную, при работе с максимальным вылетом. Проверку давления включают в ежедневный осмотр. Неравномерный износ протектора указывает либо на неправильное давление, либо на проблемы с геометрией ходовой части. Своевременная ротация шин продлевает их ресурс на 30-40% и снижает расходы на замену колес.
Аккумулятор (АКБ) у дизельного телескопа отвечает за запуск двигателя и работу электроники управления. Клеммы АКБ очищают от окисления при каждом ТО-500. При температурах ниже -15°C проверяют плотность электролита и при необходимости заряжают аккумулятор отдельным зарядным устройством перед сменой. Разряженный аккумулятор при низких температурах не просто не запускает двигатель — он выходит из строя необратимо при попытках форсированной прокрутки стартером.
Тормозная система телескопа включает рабочие тормоза на все четыре колеса и стояночный тормоз. Проверку состояния тормозных механизмов выполняют при каждом ТО-500. Снижение эффективности торможения на машине, работающей с грузом на высоте, — это прямая угроза безопасности. Тормозной контур проверяют на утечки и состояние тормозных дисков или колодок в зависимости от конструкции машины.
Стоимость обслуживания: европейские машины против китайских аналогов
Выбор между европейским и китайским телескопическим погрузчиком — вопрос не только цены покупки, но и расчета стоимости владения на 5-10 лет. Ключевые статьи расходов при эксплуатации: запасные части, расходные материалы и сервисные работы. По каждой из этих статей европейские и китайские машины ведут себя по-разному.
Европейские производители — JCB, Manitou, Dieci, Merlo — предлагают машины с высоким ресурсом и отработанной конструкцией. Оригинальные запчасти для них доступны через официальный дилерский канал, но стоят дорого. Фильтр гидравлики для JCB 540-200 обходится в 4000-7000 рублей против 1500-2500 за качественный аналог. Комплект расходных материалов на ТО-1000 для машин европейского производителя может составлять 50 000-100 000 рублей.
Китайские модели телескопических погрузчиков — XCMG, SEM, LiuGong, SDLG — стоят на 30-60% дешевле европейских аналогов при сопоставимых характеристиках. Запасные части для них дешевле в 1,5-2,5 раза. Это снижение стоимости обслуживания особенно заметно при высокой интенсивности работы, когда расходные материалы меняют часто. Для предприятий с парком из нескольких машин годовая экономия заметна.
Для европейских машин работы чаще выполняет авторизованный сервисный центр производителя. Это дает гарантию качества, но нормочас там заметно дороже. Для китайской техники комплексное обслуживание можно организовать в любом сервисе, работающем с гидравлическим и дизельным оборудованием — главное, чтобы механики знали специфику конкретной модели и использовали правильные допуски по маслам.
Адаптация к российским условиям — отдельный момент. Заводы XCMG и других крупных китайских производителей внедряют усиленные уплотнения и адаптированные масла для низких температур в машинах, ориентированных на российский рынок. Это сокращает разрыв в надежности по сравнению с европейскими аналогами при работе в сложных климатических условиях.
При соблюдении регламента обслуживания ресурс китайского телескопа до первого капитального ремонта составляет 8000-12000 моточасов — на уровне или немного ниже европейских аналогов. Игнорирование ТО снижает этот ресурс в 2-3 раза вне зависимости от бренда машины. Ключевой фактор надежности — не страна производителя, а качество обслуживания и применяемые материалы.
Частые вопросы
Можно ли проводить ТО телескопического погрузчика своими силами?
Ежедневный осмотр и простые работы — проверку уровней жидкостей, смазку точек по регламенту — оператор может выполнять самостоятельно. Для ТО-500 и более сложных работ нужны специальные инструменты: манометр давления для диагностики гидросистемы, оборудование для замены масла без загрязнения системы, документация с допусками и моментами затяжки. Без этого самостоятельное обслуживание повышает риск ошибки и досрочного выхода машины из строя.
Оптимальный вариант — ежедневный контроль силами оператора и плановые ТО у специалистов с нужным инструментом и опытом работы с этим типом техники. Выездной сервис позволяет проводить обслуживание прямо на объекте без простоя.
Что будет, если пропустить плановое ТО?
Первые последствия появляются через 300-500 моточасов после пропущенного ТО: повышенный износ насоса из-за загрязненного масла, засорение фильтров, снижение мощности двигателя из-за переполненного воздушного фильтра. Через 1000-1500 моточасов начинаются серьезные поломки: выход из строя гидроцилиндров из-за загрязненной жидкости, задиры в трансмиссии из-за выработавшего ресурс масла. Стоимость таких ремонтов в 5-20 раз превышает стоимость пропущенного ТО.
Чем обслуживание телескопа сложнее, чем обслуживание вилочного или фронтального погрузчика?
У вилочного погрузчика мачта фиксирована, гидравлика управляет только подъемом и наклоном. У телескопа добавляются: выдвижной механизм стрелы с накладками и цилиндром внутри, система управления одновременным вылетом и высотой, дополнительные точки смазки и контроля. Складская техника с вилочным механизмом имеет значительно меньше уязвимых узлов, поэтому её обслуживание проще и дешевле. Телескоп требует более высокой квалификации механиков и точного соблюдения регламента производителя.
Как понять, что накладки стрелы пора менять?
Признаки износа накладок скольжения: появление люфта при выдвинутой стреле (стрела начинает покачиваться в стороны), скрежет или стук при выдвижении, неравномерный ход секций. Ресурс накладок при правильном обслуживании — 2000-4000 моточасов. Замену лучше выполнить при первых признаках износа: откладывание приводит к задирам на поверхности секций, а это уже не замена накладок, а ремонт стрелы с разборкой и шлифовкой секций.
Правильное обслуживание как основа работоспособности машины
Телескопический погрузчик отрабатывает ресурс без капитального ремонта только при одном условии: каждое ТО выполнено в срок и в полном объеме. Комплексное обслуживание по регламенту производителя, своевременная замена расходных материалов и регулярный осмотр стрелы — вот что удерживает машину на ходу на протяжении всего срока эксплуатации.
Выездной сервис особенно важен для машин, работающих на удаленных объектах строительства или в сельском хозяйстве. Своевременный выезд специалистов для диагностики и устранения неисправностей предотвращает простои и серьезные поломки. Механики, знакомые со спецификой конкретных моделей, выявляют признаки надвигающейся поломки до того, как она произойдет.
Бортовые датчики современных телескопов постоянно отслеживают нагрузку на стрелу, температуру и давление в системах. Аварийные сигналы датчиков нельзя игнорировать и тем более отключать: эти системы защищают машину от выхода из строя и оператора от травм. Диагностика электроники требует специализированного оборудования и проводится при каждом ТО-1000.
При выборе подрядчика для обслуживания имеет смысл обращать внимание на наличие запасных частей на складе и возможность оперативной поставки нужных позиций. Для китайской техники, включая машины XCMG, важно наличие аналогов ключевых агрегатов у поставщика — это гарантирует быстрое возобновление работы машины после плановой замены компонентов.
При выборе подрядчика для ТО стоимость нормочаса важна, но опыт мастеров с конкретным типом техники важнее. Механик, который разбирал стрелу телескопа десятки раз, заметит зарождающийся износ накладок при беглом осмотре — там, где неопытный специалист пройдет мимо. Это снижает вероятность пропущенных поломок и помогает составить реалистичный план обслуживания на год вперед.
По мнению Виталия Лиходеда, сервисного специалиста по спецтехнике и промышленному оборудованию компании Трейд, соблюдение регламента обслуживания — главный фактор, который отличает технику, проработавшую 15 000 моточасов без капитального ремонта, от машины, вставшей через 5000. Компания Трейд поставляет фронтальные погрузчики и запасные части для промышленного оборудования, обеспечивая клиентов техникой и расходными материалами для комплексного обслуживания.
Об авторе
Виталий Лиходед — сервисный специалист по спецтехнике и промышленному оборудованию, ведёт сервисную линию компании «Трейд» в Благовещенске. Выпускник Амурского аграрного колледжа, техник сельскохозяйственного направления. Общий стаж работы с техникой более 10 лет, начинал с сельхозмашин в полях; шестой год ведёт всю сервисную линию компании: гарантийное и послегарантийное обслуживание, предпродажную подготовку, консультации клиентов по ТО и регламентам, паспорта и документацию на крановые установки. Через его руки прошло более 800 единиц техники: фронтальные погрузчики и экскаваторы-погрузчики Redstar и WZM, самоходные бетоносмесители, крано-манипуляторные установки на шасси ISUZU, щековые и конусные дробилки, грохоты и бетонные заводы. Фирменный приём — дистанционная диагностика по видео и фото от клиента, а главный принцип — «половина поломок от незнания, как правильно работать с машиной».
